Cara Merakit atau Memasang Modul MP3 Pada Speaker Aktif

Apa kabar Brosis.. Pastinya pada sehat dong
Admin Punya Tutorial Bagus niih,, Pasang Modul MP3 Pada Speaker Aktif

Brosis Punya Speaker Aktif?  pasti Brosis belum puas kalo Speaker Aktifnya belum di pasangi yang namanya modul MP3, yang bisa memutar lagu menggunakan usb atau menggunakan sd/mmc card, bahkan terdapat fitur radio fm untuk mendengarkan siaran berita maupun musik, serta line aux untuk di pasangkan ke input audio apalagi sudah ada remotnya jadi kita tidak jauh - jauh lagi, cukup hanya menggunakan remot. Nah bagaimana cara pemasangannya?, mudah saja, tapi jangan mencoba jika Brosis belum bisa. Karna beresiko tersengat listrik. Jika Brosis belum bisa, minta tolong saja pada teknisi elektronik atau yang sudah berpengalaman dalam dunia merakit amplifier. Jika tertarik untuk mencobanya berikut bahan dan peralatan yang perlu di siapkan

Bahan dan peralatan

Kithu Modul MP3

Converter AC to DC Minimal 5V Max. 12V
Saya pake yang 1A. Jika tidak punya, masuk sini Cara membuat adaptor modul mp3 tanpa ribet

Solder & Timah

https://ululardiyanto.blogspot.com/

cara memasang modul mp3 5v
cara membuat speaker aktif tanpa
cara merakit dvd player jadi mp3
cara merakit mp3 player sendiri
cara merombak advance speaker bluetooth
cara memasang mp3 usb ke ampli

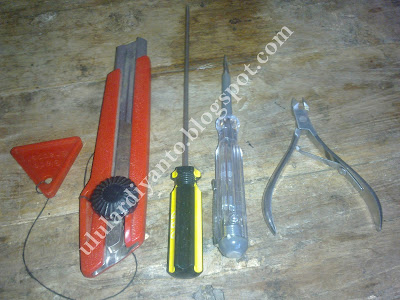

Obeng
Pisau cutter
Tang potong


















Jika persiapan sudah selesai, saatnya kita merakit

Disini Admin Menggunakan Speaker Aktif Merk Simbada Model CST - 6100 N

Pertama - tama pasang Converternya

Sambung kabel konverter ke kabel saklar (Tanda panah Kuning)
Jadi Saat saklar dalam Posisi On, maka Kit Modul MP3 Juga ikut On

Saat saya Tes, Kit Modul Menyala Dengan Normal Jalur Pemasangan Kit Modul mp3

Selanjutnya pemasangan audio in. Cari Jalur yang akan di pasang ke input suara,
Lihat Gambar

Coba lihat pada gambar Port Jack yang saya tunjuk, yang merah adalah R.in dan yang Biru L.in nah kalo ground atau GND yang Kuning pada besi bulat tersebut. Lalu pasang kabel sesuai sesuai pada modul mp3 tersebut dan di solder di pcb input, contohnya seperti pada gambar di bawah.

Sekarang tinggal coba, jika tidak mengeluarkan suara atau dengung pastikan kabel ground terpasang, atau salah pemasangan. Pastikan sesuai dengan inputnya

Jika sudah selesai pemasangan audio in, terakhir merapikan modul mp3 tersebut. Untuk melubangi saya menggunakan gergaji Kecil, yaitu gergaji triplek. Dikarenakan Box Speaker menggunakan Sejenis Kayu Triplek.



Speaker Aktif Siap Digunakan

Jika masih bingung untuk pembuatan Konverternya Baca tutorial Berikut

Membuat Konverter untuk Modul mp3 tanpa ribet

Jika ingin bertanya seputar Cara Merakit atau Memasang Modul MP3 Pada Speaker Aktif, silahkan berkomentar dibawah. Berkomentarlah dengan bahasa yang sopan dan mudah dimengerti.

Baca Juga
Cara membuat musik box mini menggunakan Kaleng

Cara Membuat Gerinda Listrik dengan Harddisk Bekas

Cara Mengurutkan Playlist Mp3/Video di Flashdisk Saat Diputar Pada Module MP3 / DVD Player
Cara Membuat Amplifier Mini Menggunakan IC TDA 7052, bisa  untuk membuat music box
Memperbaiki Power Supply Komputer yang rusak
Skema ampilfier 150 W
Mengatasi Laptop yang sering mati sendiri
Cara Mengetahui Hardisk yang mulai rusak
Bagi siswa SMK Negeri 2 Tanjungbalai Untuk praktik merakit speaker aktif biasanya dilengkapi dengan modul MP3. Oleh karena itu dibutuhkan pemahaman bagaimana cara memasang modul MP3 dengan amplifier ataupun speaker aktif. Cara ini sebenarnya untuk pemasangan pada speaker aktif yang dirakit sendiri atau mau menambah di Amplifier buatan sendiri.
Dengan harga yang relatif murah dan kualitas yang cukup baik kit module MP3 ini mudah dan pasti bisa dipraktikkan asalkan teliti dan telaten. Hal yang perlu dilakukan adalah menyambungkan output modul MP3 ke bagian input amplifier penguat. Berikut pengkabelan / jalur pemasangannya :
Lalu pasang kabel sudah sesuai dengan jalur modul mp3 ouput ke input amplifer maka lakukan penyolderan dengan teliti mengingat bahwa kit mp3 ini sangat mini alias kecil.
baca juga : Cara membuat Speaker Biasa menjadi Speaker Bluetooth Sederhana
Menambah USB MP3 Player pada speaker aktif sangat mudah bisa dilakukan seperti pada gambar diatas atau untuk lebih mudahnya bagaimana cara memasang modul MP3 pada speaker aktif. Watch Video berikut ini :
Power Amplifer yang digunakan tidak terpaku harus menggunakan jenis penguat tertentu. Pemasangan  dan  menyambung kabel usb ke speaker aktif bisa dengan berbagai amplifier baik daya kecil maupun berdaya besar cara instalasi kabelnya sama.
Speaker aktif atau pun power amplier rakitan bisa dipasangi mp3 play agar lebih lengkap seperti bisa speakeraktif pabrikan.
Catatan penting cara menyambungkan usb ke speaker aktif :
Bila modul yang digunakan dilengkapi dengan bluetooth seperti gambar diatas, jika menggunakan pengkabelan seperti diatas pasti akan mengalami noise yang tidak mengenakkan. Hal ini dikarenakan gelombang frekuensi yang dikeluarkan dari bluetooth itu sendiri mengganggu / masuk ke rangkaian (hal yang serupa terjadi ketika ada panggilan masuk ke HP dan HP tersebut berada didekat ampli kemudian muncul suara-suara noise).
Untuk mengatasi hal itu yang sering saya lakukan adalah membuat power supply untuk modul mp3 tersendiri dan amplifier tersendiri juga sehingga terdapat 2 power. Contoh sederhana amplifier mendapat tenaga dari travo dan modul MP3 mendapat tenaga dari charger HP. Memang agak ribet tapi sering berhasil walaupun masih ada cara lain untuk memisahkan tegangannya.
